Державки расточные: точное внутреннее точение без вибраций и брака

Что такое расточная державка и зачем она нужна

Расточные державки — это держатели для внутренних операций: расточка отверстий, проточка уступов, выборка канавок и нарезание внутренней резьбы. Державка фиксирует сменную пластину ISO, задаёт правильную геометрию атаки и гасит колебания на вылете. Итог — стабильный размер по диаметру, чистая стенка и повторяемость от детали к детали даже на длинных расточках.

Конструкция, которая держит размер

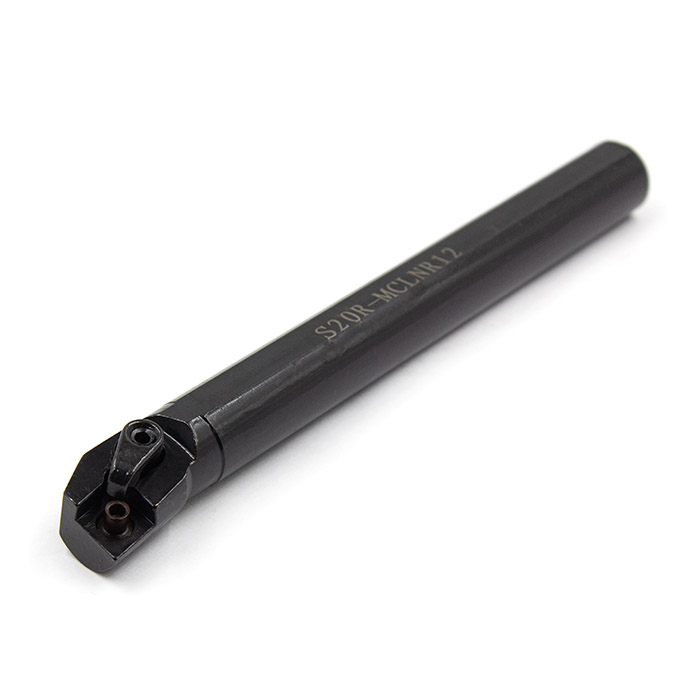

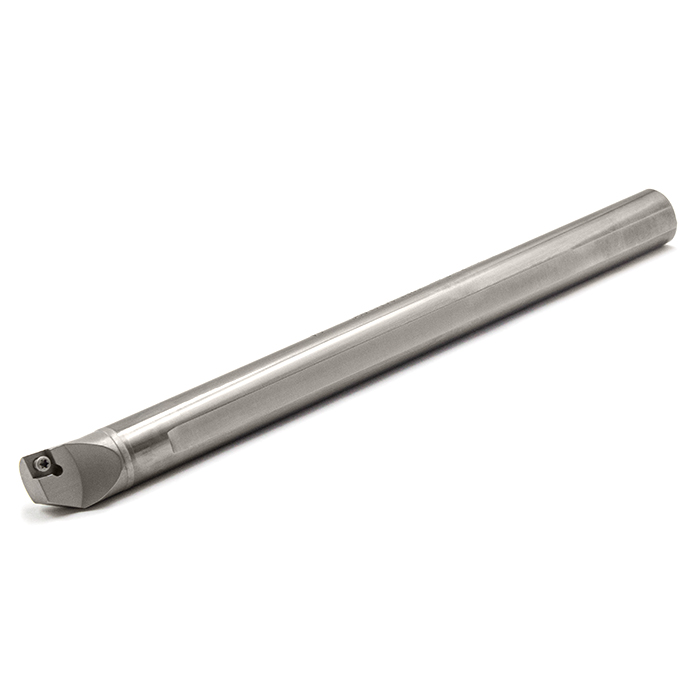

Корпус державки изготавливается из легированной стали или твёрдосплавной основы. Стальной вариант универсален и доступен, твёрдосплавный — жёстче при одинаковом вылете и лучше справляется с тонкими стенками. Для тяжёлых режимов применяют виброгасящие (антивибро) державки с демпфирующим сердечником и внутренними каналами СОЖ: такая схема резко снижает «рифление» на поверхности и продлевает ресурс пластины. Посадка пластины — винтовая, клиновая или рычажная; прижим сверху удерживает пластину при прерывистом резе. Угол установки и задний угол соответствуют форме вставки (например, CCMT/DCMT/VCMT), чтобы кромка работала в оптимальном положении.

Где расточные державки незаменимы

Расточка и доводка отверстий в корпусных деталях, гидроцилиндрах, втулках — от чернового съёма до чистового финиша.

Внутренние канавки и фаски под стопорные кольца и уплотнения, обработка уступов в глухих отверстиях.

Нарезание внутренней резьбы метрических, трубных и дюймовых профилей на токарных и ЧПУ-станках.

Как выбрать расточную державку под задачу

Правильный подбор начинается с геометрии. Диаметр хвостовика должен проходить в отверстие с безопасным зазором, но быть максимально крупным — так растёт жёсткость узла. Ключевой параметр — отношение вылета к диаметру (L/D): до 4× работает сталь, 4–6× лучше брать твёрдосплав, свыше 6× — виброгасящую державку с внутренней подачей СОЖ. По операции подбирают форму пластины и радиус вершины: для черновой расточки — более устойчивые TN/ CN-формы с R 0,8–1,2 мм; для чистовой — позитивные CCMT/VCMT с R 0,2–0,4 мм. Важны и углы: государство (державка) с правильным наклонным и задним углом обеспечит лёгкий рез и стабильный стружкоотвод. Для нержавеек и вязких сплавов полезен открытый стружколом; для чугуна и стали — более «закрытый» профиль. Наконец, проверьте совместимость с вашим патроном/резцедержателем по высоте и системе крепления, чтобы кромка легла точно по центру.

Практика применения и режимы

Длинные расточки требуют «чистой» кинематики: точный центр, минимальный вылет сверх необходимого и корректная подача СОЖ прямо в зону резания. На тонких стенках снижайте подачу и используйте меньший радиус вершины — так уменьшите радиальные силы и риск овальности. При прерывистом контакте (пазы, отверстия со швами) выбирайте державку с усиленным прижимом пластины и сплавом/покрытием, устойчивым к термошоку. Для серийной обработки полезна калибровка инструментальной базы: одна и та же связка «державка + пластина + режим» ускоряет наладку и сокращает брак.

Чем «Многофрез» помогает цеху

Мы подбираем расточные державки под конкретный L/D, материал и требуемую шероховатость: от универсальных стальных моделей до твёрдосплавных и антивибро-исполнений с внутренней подачей СОЖ. В наличии популярные хвостовики, посадки под CCMT/DCMT/VCMT и готовые резьбонарезные решения. Дадим рекомендации по режимам, радиусам и стружколомам, чтобы кромка жила дольше, а поверхность выходила чистой с первого прохода. Быстрая отгрузка, честные цены и поддержка технолога — всё, чтобы ваша расточка стала предсказуемой.

Нужны расточные державки для точной внутренней обработки?

Закажите в «Многофрез» — подберём жёсткую связку под ваш станок, материал и вылет, чтобы получить стабильный размер и «зеркальную» стенку без лишних проходов.
