Магнитные столы: быстрый и аккуратный прижим для фрезерования, шлифования и ЧПУ

Что такое магнитный стол и чем он полезен

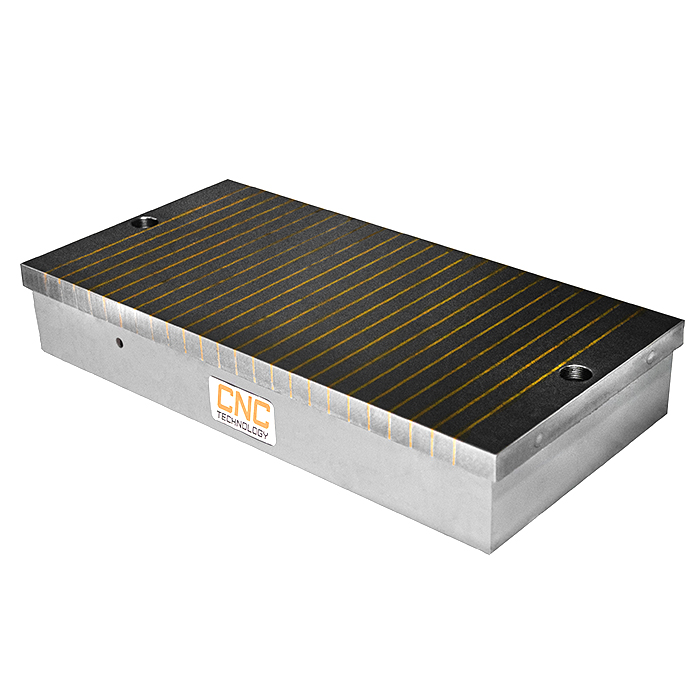

Магнитный стол (магнитная плита, магнитный прижим) — это ровная база с полюсной системой, которая удерживает заготовку по всей площади контакта. Никаких тисков и губок: кромки доступны со всех сторон, геометрия не «плывёт», переналадка занимает секунды. Для фрезерных центров, плоскошлифовальных станков и станков с ЧПУ это удобный способ повысить качество поверхности, сократить время цикла и снизить брак на тонкостенных деталях.

Конструкция и основные типы

Внутри корпуса — стальная полюсная решётка и немагнитные вставки; снаружи — герметичная рабочая плоскость. Постоянный магнитный стол включается рычагом и не требует питания — идеально для шлифовки и длительных проходов. Электромагнитный питается от блока управления: можно регулировать усилие, быстро демагнитить и аккуратно держать тонкие листы. Электропостоянный «включается» коротким импульсом, а удерживает без постоянного тока: минимум нагрева и стабильность в долгих программах. Полюсный шаг бывает «нормальный» — для массивных деталей, и «тонкий» — для мелких элементов и листов, где важна равномерность поля.

Где магнитные столы работают лучше всего

1. Плоскошлифовальные станки: фиксация тонких пластин, наборов ламелей и деталей сложной формы без прожимов.

2. Фрезерные станки и ЧПУ: контурная обработка панелей, чистовая выборка и обработка кромок без помех от механических прижимов.

3. Сверлильно-расточные, ЭЭО: точное позиционирование, когда классические зажимы мешают траектории инструмента.

Преимущества в цехе

Равномерное магнитное поле исключает точечные напряжения — деталь после финиша не «ведёт». Отсутствие губок означает отсутствие отпечатков и «ступенек», что важно под покраску, анодирование и полировку. Прижим включается за миг, поэтому переналадка ускоряется, а оператор меньше взаимодействует с оснасткой в опасной зоне. На фрезеровании магнитная плита повышает доступ к кромкам: можно пройти контур за раз, без перестановок упоров.

Как выбрать магнитный стол под задачу

Тип системы: для шлифования и долгих проходов берут постоянный/электропостоянный; для ЧПУ с тонкими листами — электромагнитный с регулировкой силы и быстрым демагнитированием.

Полюсный шаг и усилие: мелкий — для тонких деталей и малой площади контакта; стандартный — для крупногабаритных заготовок. Смотрите не только на паспортную силу, но и на реальную площадь прилегания.

Размер и крепление: габарит с запасом под упоры и дорн; проверьте совместимость с Т-пазами/монтажными отверстиями стола станка.

Среда: наличие СОЖ и абразивной пыли требует герметичного исполнения и удобной промывки; для фрезерования пригодятся полюсные накладки и упоры от сдвига.

Эксплуатация: база, накладки, демагнитизация

Чистота — ключ к повторяемости. Перед установкой протрите поверхность плиты и обратную сторону заготовки, уберите ворс и стружку. При неполном контакте используйте полюсные накладки/мостики — они «поднимают» поле в нужную зону и выравнивают прижим. На фрезеровании добавляйте механические упоры: магнит удерживает по вертикали, а упоры гасят боковую силу подачи. Для тонких панелей полезен «ступенчатый» режим: первый проход на 60–70 % силы, финиш — на 100 %. По завершении цикла не забывайте демагнитить деталь — измерения и мойка пройдут быстрее, а поверхность не соберёт абразив.

Частые вопросы и практические советы

Можно ли держать перфорированные детали? Да, при условии достаточной площади контакта и правильных накладок. Опасен ли нагрев? Электропостоянные и постоянные плиты практически не греются; электромагнитные — зависят от тока и режима, но современный блок управления позволяет держать температуру под контролем. Что с алюминием? Неферомагнитные материалы магнитом не удерживаются — применяйте гибридный прижим: накладки-«мостики», вакуум или комбинированные упоры.

Почему покупать магнитные столы в «Многофрез»

1. Подбор под станок и технологию: поможем выбрать тип системы, полюсный шаг и размер под вашу операцию — шлифование, фрезерование, ЧПУ.

2. Готовность со склада: ходовые габариты и исполнения — в наличии, отправка в день заказа; по запросу укомплектуем блоком управления, накладками, упорами и крепежом.

3. Гарантия результата: проверяем поле и параллельность плоскостей перед отгрузкой, даём рекомендации по базированию и режимам, чтобы «зашло» с первой детали.

Нужно купить магнитный стол для фрезерного, шлифовального или ЧПУ-станка? Оставьте заявку на «Многофрез» — подберём магнитную плиту по усилию и полюсному шагу, подскажем аксессуары и режимы, чтобы оснастка работала стабильно, а детали получались ровными с первого прохода.
