Популярные токарные пластины: CNMG, DCMT, TCMT, VCMT, WNMG

Сменные режущие пластины для точения - основа обработки на ручных и ЧПУ-станках. Форма и геометрия решают всё: угол врезания, стойкость на подачах, качество поверхности и безопасность при прерывистом резе. Ниже - пять наиболее востребованных семейств, которые закрывают до 90% типовых задач в металлообработке.

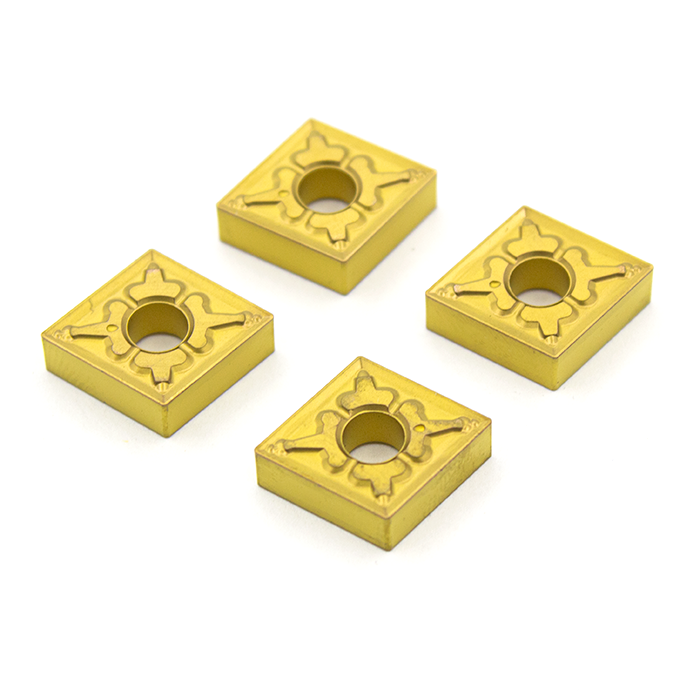

CNMG — «рабочая лошадка» для стали и чугуна

CNMG — ромб 80° с отрицательным передним углом, как правило двухсторонняя пластина повышенной жёсткости. Идеальна для черновых и получистовых проходов по конструкционным сталям и чугуну, уверенно держит подачу и прерывистый рез. Требует жёсткой оснастки и правильной бесцентровки по высоте.

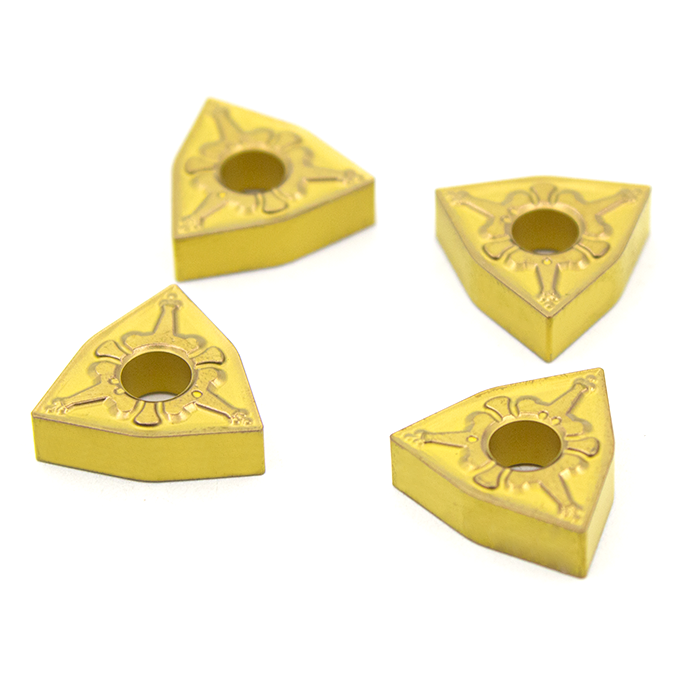

WNMG — универсал для черновой и копировальной обработки

WNMG — «треугольник» с усечёнными вершинами (80°), тоже чаще с отрицательной геометрией и двумя рабочими сторонами. Хорошо идёт по стали, нержавейке и жаропрочным сплавам в черновых и получистовых режимах, любит стабильные обороты и надёжный подвод СОЖ. Часто берут для копировальной обработки благодаря прочной вершине.

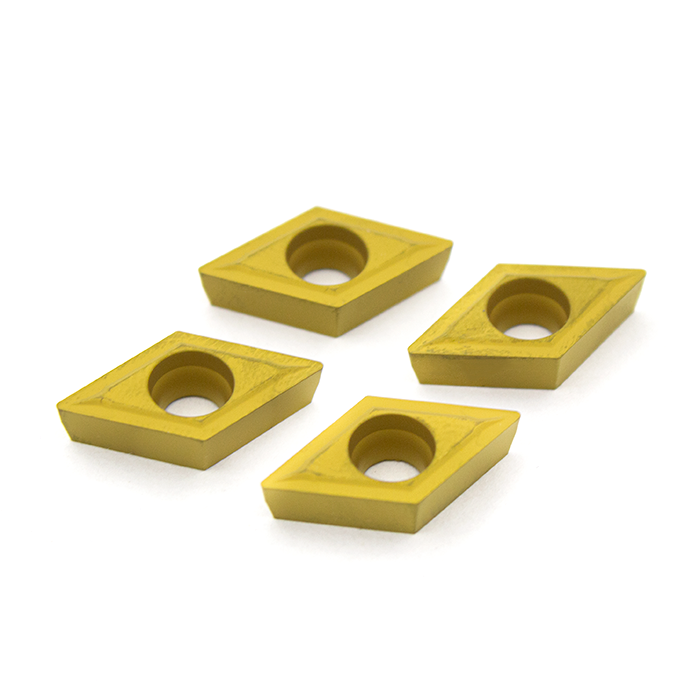

DCMT — чистовая точность на тонких стенках

DCMT — ромб 55° с положительной геометрией и тонкой стружколомающей канавкой. Легко входит в рез, снижает силы, поэтому подходит для тонкостенных деталей, мелких диаметров и внутреннего точения. Лучший выбор под получистовую и чистовую по стали, нержавейке и цветным сплавам.

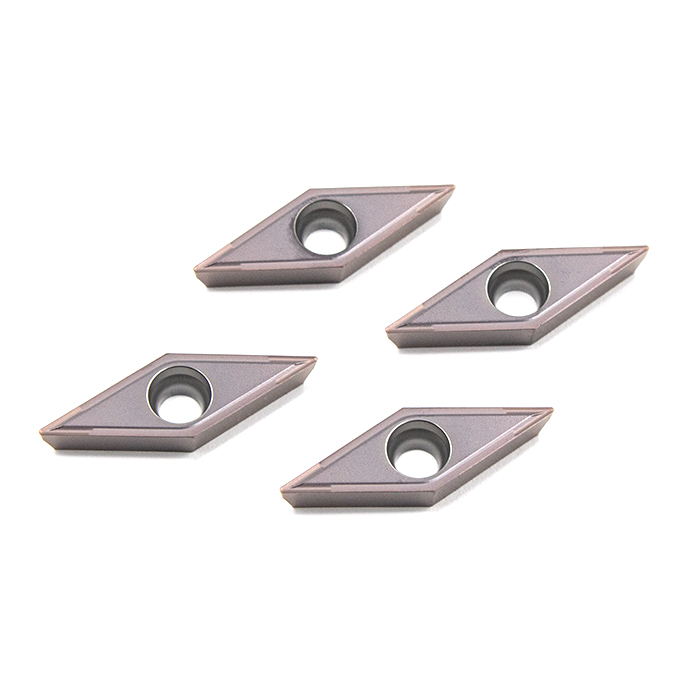

VCMT — профильные кромки и фаски «без дрожи»

VCMT — ромб 35° для точной подрезки, фасок, конусов и сложного профиля. Узкая вершина легко добирается в трудные зоны, даёт чистый след на малых подачах. Работает там, где крупная геометрия не поместится: мелкие канавки, внутренние фаски, заход в уступ.

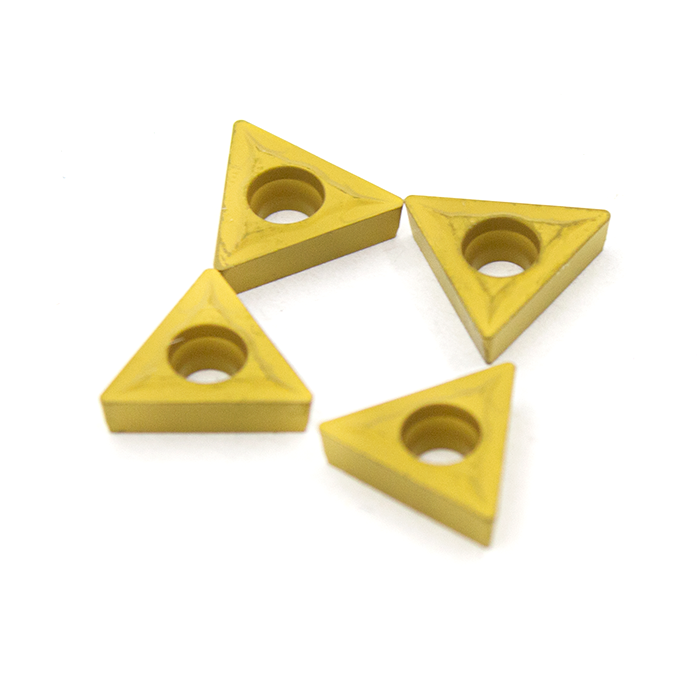

TCMT — лёгкий рез по цветным и нержавейке

TCMT — равносторонний треугольник 60° с положительной режущей кромкой. Из-за малого сопротивления резанию отлично подходит для алюминия и меди, а также для нержавеющих сталей в чистовых режимах. Часто используется в мелкосерийном производстве и на шпинделях малой мощности.

Быстрые подсказки по выбору

• Нужна производительность и стойкость на подаче — берите CNMG или WNMG, особенно для стали и чугуна.
• Тонкие стенки, вибрации, малая мощность — выбирайте DCMT или TCMT с положительной геометрией.
• Профиль, фаски, подрезка в узких местах — VCMT даст доступ и чистый след.

По маркам сплавов и покрытий ориентируйтесь на материал: для стали хорошо работают CVD-покрытия (TiCN-Al₂O₃-TiN), для нержавейки и жаропрочных сплавов — острые PVD-геометрии (TiAlN, AlTiN), для алюминия — полированные без покрытия с большим положительным углом.

Режимы и оснастка: чтобы пластина раскрылась на 100%

• Давайте стабильную подачу — отрицательные геометрии (CNMG, WNMG) «любят» движение и срез стружки, а не залипание.
• Следите за высотой резца по центру: для положительных DCMT/VCMT/TCMT критичен угол врезания, иначе кромка быстро «заполируется».
• СОЖ и отвод стружки — обязательны на нержавейке и прерывистом резе: так вы сохраните кромку и поверхность.

Почему «Многофрез»

В наличии ходовые типоразмеры и стружколомы под ваши задачи: от жёсткого чернового точения на мощных токарных до тонкой чистовой на лёгких шпинделях и ЧПУ. Поможем подобрать посадку державки, геометрию стружколома и марку сплава под конкретный материал и режимы. Быстрая отгрузка, внятные цены и контроль геометрии — чтобы вы получали стабильный размер и прогнозируемый ресурс.

Готовы повысить стабильность точения?

Закажите пластины для точения в «Многофрез» — подберём CNMG, DCMT, TCMT, VCMT или WNMG под ваш материал, режим и станок, чтобы кромка работала дольше, а поверхность получалась чище.
