Сверла для печатных плат: чистые отверстия в FR-4 и стеклотекстолите без расслоений
Что такое сверла для PCB и почему к ним особые требования
Сверла для печатных плат — это микросверла из твёрдого сплава, рассчитанные на высокие обороты шпинделя и абразивную природу стеклоткани. В отличие от «обычных» моделей по металлу они имеют усиленную геометрию, малый прогиб и идеально соосный хвостовик, поэтому входят в материал без биения и не рвут волокна. Итог — ровная кромка отверстия, стабильный диаметр и отсутствие задиров медной фольги даже на тонких платах.

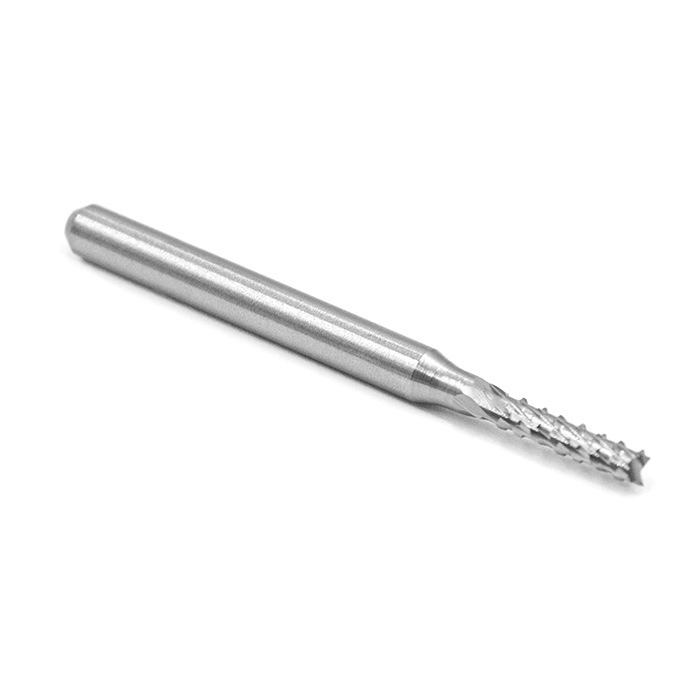

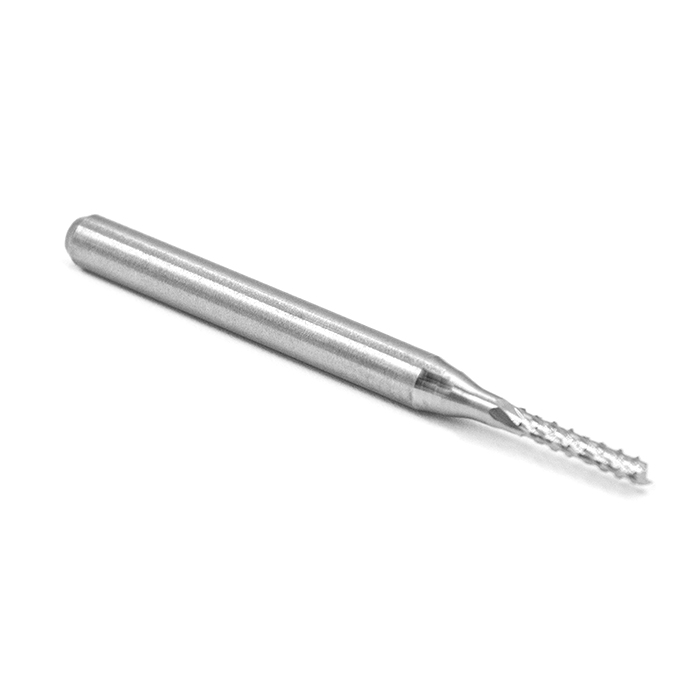

Конструкция: твёрдый сплав, «чистая» геометрия, точный хвостовик
Рабочая часть из мелкозернистого карбида вольфрама сохраняет режущую кромку на оборотах 20 000–100 000 об/мин и выдерживает стеклянные нити FR-4. Две симметричные канавки образуют острый клин и надежно выносят пыль из зоны резания. Прямой цилиндрический хвостовик (чаще 3,175 мм/1⁄8″ или 3,0 мм) шлифуется в допуске — это необходимо для минимального биения в цанге и повторяемости по всей партии. Многие сверла комплектуются цветными кольцами — так удобнее различать диаметры на производстве и при наладке ЧПУ.
Чистота отверстий: от препрега до металлизации
Главная задача при сверлении плат — получить аккуратные стенки переходных и монтажных отверстий, чтобы далее без проблем прошла металлизация. Угол заточки (как правило, 130–140°) и микрофаска на режущей кромке уменьшают усилие врезания, предотвращая расслоение и «вырывы» меди. Правильная эвакуация пыли через канавки и вакуумный отсос убирают перегрев: стеклотекстолит не подгорает, а смола не «замыливает» стенку.
Где применяются сверла для печатных плат
Их используют на сверлильных станках и настольных ЧПУ при серийном изготовлении и прототипировании электроники: от однослойных макеток до многослойных плат с переходными отверстиями. Микросверла востребованы при монтаже разъёмов, стоек, SMD-перемычек и тестовых точек, в производстве датчиков, светодиодных модулей, силовых плат на толстом стеклотекстолите и композитах с наполнителями.
Как выбрать сверло под вашу задачу
1. Диаметр. Для переходных дорожек — микроразмеры 0,2–0,6 мм; для выводных элементов — 0,8–1,2 мм; для крепёжных и технологических — 1,5–3,2 мм.
2. Хвостовик. 3,175 мм — универсальный вариант для цанг 1⁄8″; 3,0 мм часто применяют на специализированных сверлильных центрах.
3. Длина и вылет. Чем короче вылет, тем меньше риск вибраций; для толстых пакетов и алюминиевой подложки берите удлинённую версию.
4. Материал платы. Для FR-4 и G-10 — карбид-вольфрам; для мягких материалов (FR-2, текстолит на бумажной основе) подойдут те же, но с меньшим подачей.
5. Сверление «в пакет». При работе с несколькими заготовками добавляйте алюминиевую подкладку и бумажный препрег — это снижает сколы вход/выход.
Режимы и практика: как продлить ресурс и сохранить точность
Поддерживайте высокие обороты (от 20 000 об/мин и выше) и небольшую подачу на оборот, чтобы стружка выносилась без перегрева. Используйте ступенчатое (peck) сверление для глубоких отверстий и многослойных пакетов — это разгружает кромку и освобождает канавки. Обязательно применяйте вакуум/пылеулавливание и контролируйте биение цанги: даже 0,02 мм на микро-диаметрах заметно сокращают ресурс и «расползают» отверстие. После смены партии очищайте хвостовик — микропыль стекла действует как абразив и ухудшает посадку.
Типичные ошибки, которых легко избежать
Слишком низкие обороты приводят к вырыву волокон и овальным отверстиям; чрезмерная подача «ломает» кромку и перегревает смолу. Чужой, «металлический» СОЖ оставляет на стеклотекстолите налёт — держитесь сухого режима с интенсивным отсосом или используйте совместимые смазки по регламенту. Неправильный зажим (разбитая цанга, загрязнённый хвостовик) — главная причина биения и преждевременных поломок.
Почему купить сверла для печатных плат стоит именно в «Многофрез»
Мы держим на складе ходовые диаметры — от 0,2 до 3,2 мм — с хвостовиками 3,175 и 3,0 мм, чтобы вы не останавливали производство из-за мелочей. Поможем подобрать линейку диаметров под ваш комплект посадок и рекомендации по режимам под конкретный материал: FR-4, алюминиезамещённые платы, композиты с наполнителем. Для оптовых клиентов — честные цены и быстрые повторные поставки; каждую партию проверяем по геометрии и биению, чтобы кромка оставалась острой до конца смены.
Готовы купить сверла для печатных плат?
Оставьте заявку в «Многофрез» — подберём диаметр, хвостовик и режимы под ваш станок, чтобы отверстия получались чистыми с первой платы, а инструмент служил дольше.
