MTB4-NBH2084 Чистовая расточная система (набор)

Доступность: 3 шт

Количество:

Цена: 29 460 р.

Бесплатная доставка

Во все города РФ при заказе от 10 000 руб.

Скидка

5% при покупке от 10 шт. любых фрез
7% при покупке от 20 шт.
10% при покупке от 30 шт.

В наличии

Информация на сайте о наличии товара актуальна. Это гарантирует Вам, что заказ будет отправлен в течение 1-3 дней.

Код товара: 10493

Характеристики

Артикул

MTB4-NBH2084

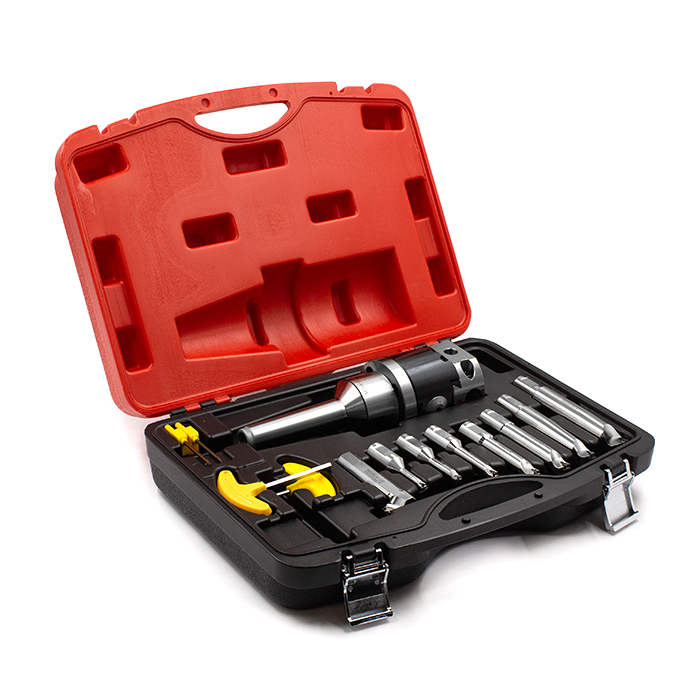

Расточная система предназначена для чистового растачивания отверстий диаметром от 8 до 280 мм, применяется на станках фрезерной, сверлильной и расточной группы (включая оборудование с ЧПУ). Набор состоит из фрезерного патрона с конусом Морзе №4 с резьбой, расточной головки NBH2084, расточных державок SBJ (8 шт) и комплекта ключей. Диаметр хвостовиков державок 20 мм. В зависимости от типа державки используются твердосплавные пластины TBGT или TBGH. Державки SBJ надежно фиксируются в корпусе расточной головки при помощи шестигранного болта. Микрометрическая расточная головка NBH2084 снабжена регулировочным винтом со шкалой и позволяет перемещать режущий инструмент с шагом 0,005 мм, максимально точно (до 0,01 мм) устанавливать необходимый диаметр растачивания.

Технические характеристики:

Тип хвостовика: MTB4

Диапазон расточки, мм: 8-280

Длина хода, мм: 28

Глубина расточки, мм: 53-115

Точность, мм: 0,01

Скорость резания:

Углеродистая сталь: 100-200 м/мин

Нержавеющая сталь: 70-140 м/мин

Чугун: 70-140 м/мин

Алюминий: 150-300 м/мин

Максимальная скорость вращения 1600 об/мин.

Внимание!!! Твердосплавные пластины и штревельный болт в комплект не входят

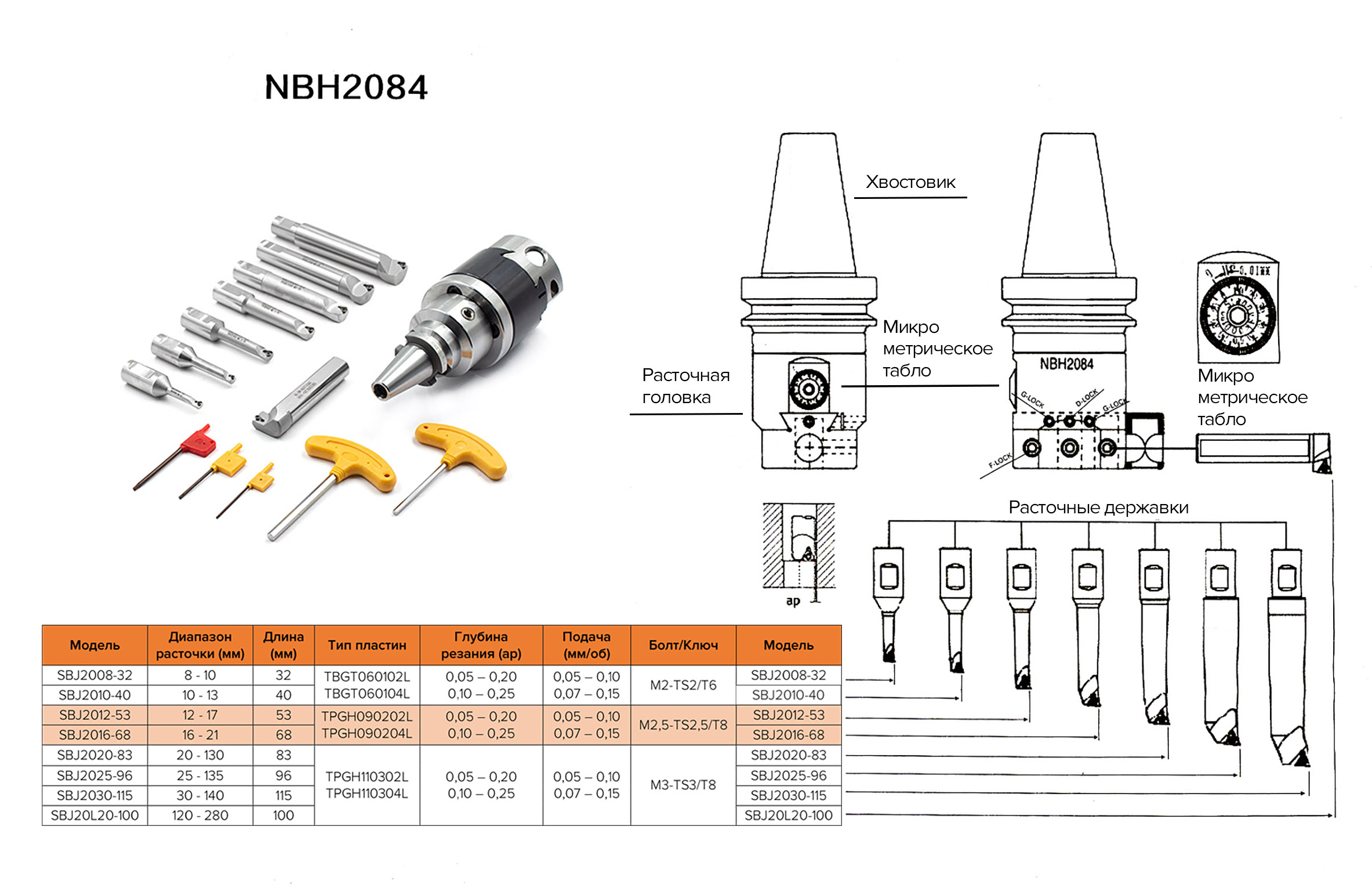

Обозначение	Диапазон расточки	Подходящие пластины	Винт/Ключ
Патрон фрезерный MTB4 для крепления расточной головки

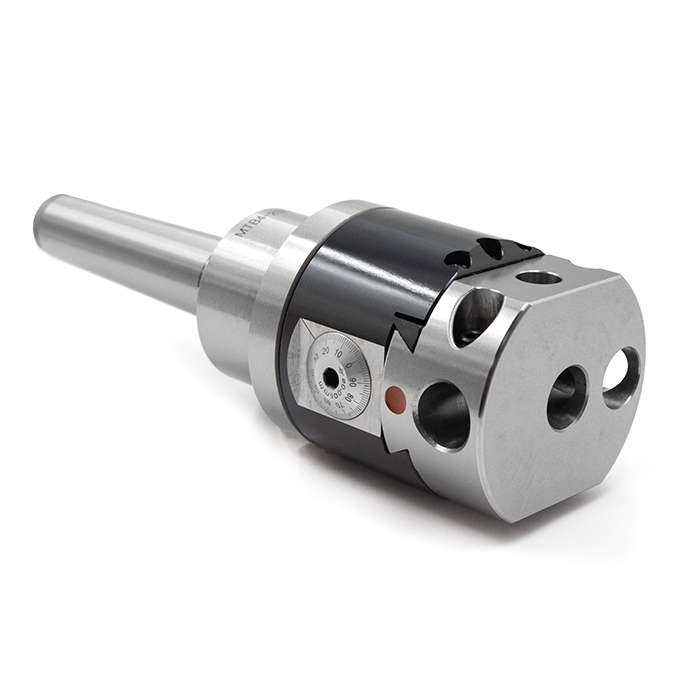

Расточная головка NBH2084	08-280 мм

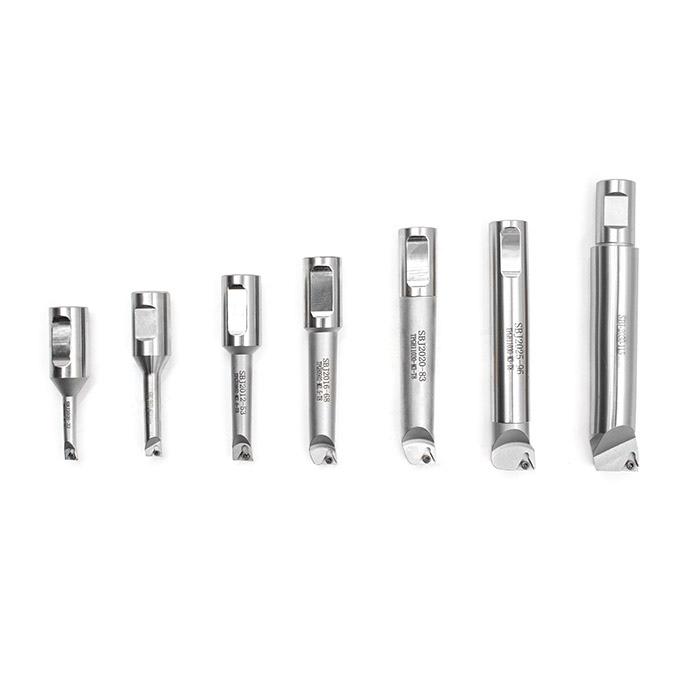

Державка SBJ2012-53L	12-17 мм	TGGT09020Х, TPGH090202L, TPGH090204L	М2.5х60/Т8
Державка SBJ2010-40L	10-13 мм	TBGT060102, TBGT060104, TBGT060102L, TBGT060104L	М2х5/T6
Державка SBJ2008-32L	8-11 мм	TBGT060102, TBGT060104, TBGT060102L, TBGT060104L	М2х5/T6
Державка SBJ2020-83L	20-130 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3х8/T10
Державка SBJ20-20-100L	120-280 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3х8/T10
Державка SBJ2016-68L	16-21 мм	TPGH090202, TPGH090204, TPGT09020Х, TPGH090202L, TPGH090204L	М2.5х60/Т8
Державка SBJ2030-115L	30-140 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3х8/T10
Державка SBJ2025-96L	25-135 мм	TPGT11030Х, TPGH110302, TPGH110304, TPGH110302L, TPGH110304L	M3х8/T10
Шестигранный ключ М2х5 (М2.5х60)
Шестигранный ключ М3х8
Ключ Т8
Ключ Т10
