Комплект Прошивки шпоночного паза 21шт (21sets (metric))

Доступность: 9 шт

Количество:

Цена: 69 370 р.

Бесплатная доставка

Во все города РФ при заказе от 15 000 руб.

Скидка на DJTOL, Mnogofrez, Tideway

5% при покупке от 10 шт.
7% при покупке от 20 шт.
10% при покупке от 30 шт.

В наличии

Информация на сайте о наличии товара актуальна. Это гарантирует Вам, что заказ будет отправлен в течение 1-3 дней.

Код товара: 14076

Комплект для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивки изготовлены из быстрорежущей стали (HSS), подходят для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 10, 12, 14 мм используются прошивки и направляющие втулки типоразмера D1.

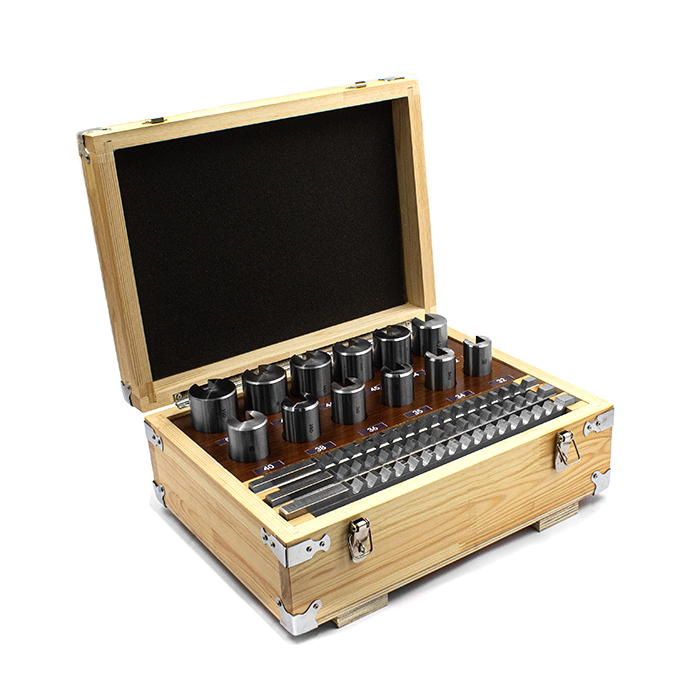

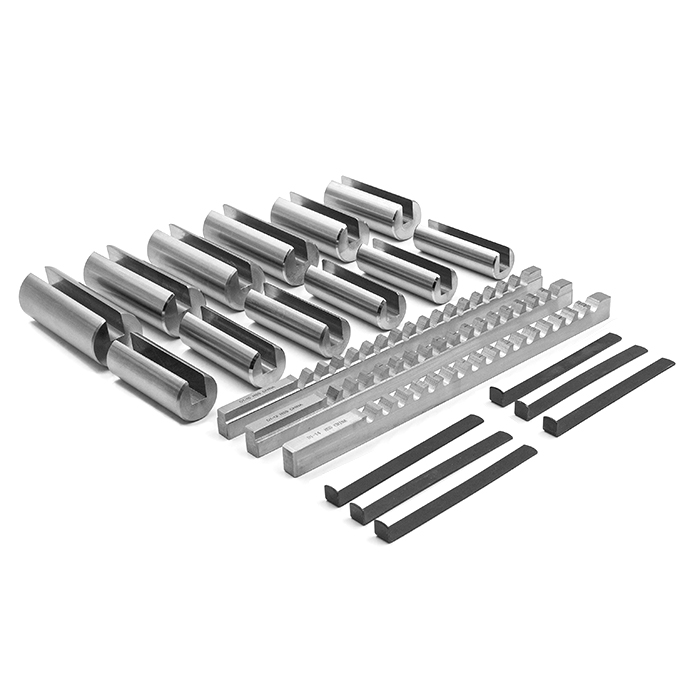

Комплектация:

Прошивки: D1: 10, 12, 14 мм

Направляющие втулки: D1: 32, 34, 35, 36, 38, 40, 42, 44, 45, 46, 48, 50 мм

Подкладки: D1: 1,6 мм - 6 шт

Параметры:

Типоразмер прошивки	Ширина шпоночного паза (мм)	Высота первого зуба (мм)	Высота последнего зуба (мм)	Размеры прошивки (мм)
D1-10	10.02	22.3	23.84	14.28х352.5
D1-12	12.02	21.98	23.63	14.28х352.5
D1-14	14.02	21.98	23.63	14.28х352.5
