Комплект Прошивки шпоночного паза 22шт (22sets (metric))

Доступность: 9 шт

Количество:

Цена: 46 400 р.

Бесплатная доставка

Во все города РФ при заказе от 15 000 руб.

Скидка на DJTOL, Mnogofrez, Tideway

5% при покупке от 10 шт.
7% при покупке от 20 шт.
10% при покупке от 30 шт.

В наличии

Информация на сайте о наличии товара актуальна. Это гарантирует Вам, что заказ будет отправлен в течение 1-3 дней.

Код товара: 14077

Комплект для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивки изготовлены из быстрорежущей стали (HSS), подходят для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 4, 5 мм используются прошивки и направляющие втулки типоразмера B1, а для пазов 6, 8 мм – C1.

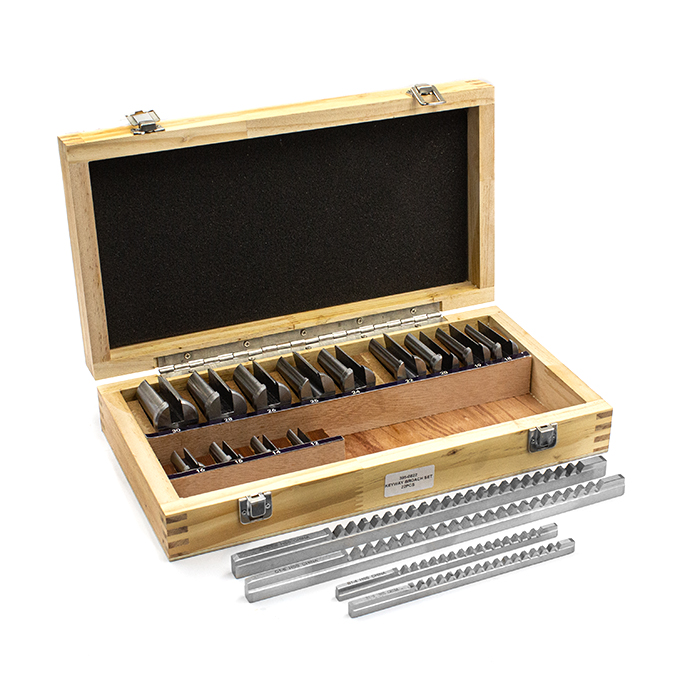

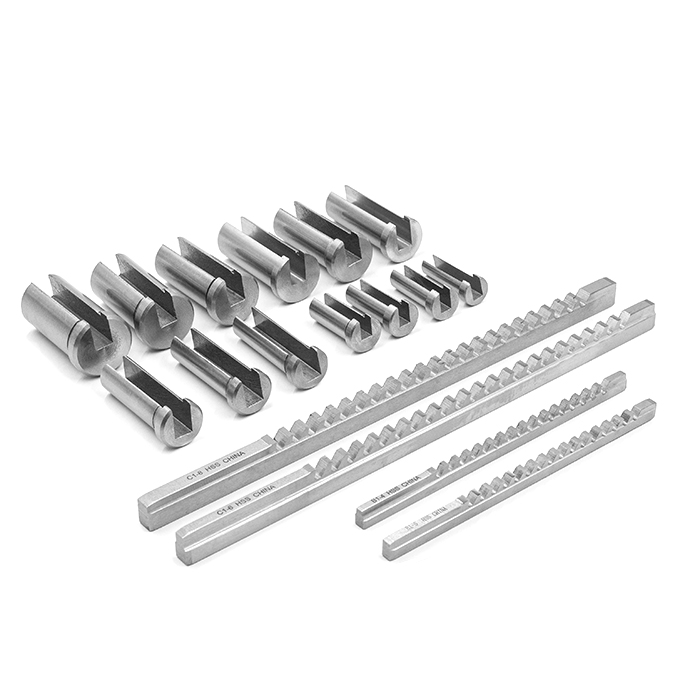

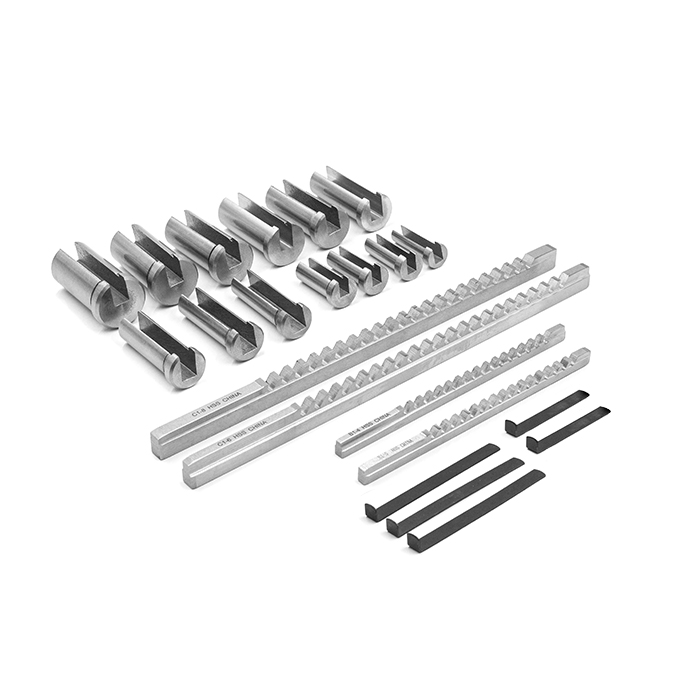

Комплектация:

Прошивки:
B1: 4, 5 мм
C1: 6, 8 мм

Направляющие втулки:
B1: 12, 14, 15, 16 мм
C1: 18, 19, 20, 22, 24, 25, 26, 28, 30 мм

Подкладки:
B1: 0,8 мм - 2 шт
C1: 1,5 мм - 3 шт

Параметры:

Типоразмер прошивки	Ширина шпоночного паза (мм)	Высота первого зуба (мм)	Высота последнего зуба (мм)	Размеры прошивки (мм)
B1-4	4.01	9.66	10.8	6.45х171.5
B1-5	5.01	9.66	10.8	6.45х171.5
C1-6	6.01	15.02	16.64	9.64х298.5
C1-8	8.01	14.62	15.95	9.64х298.5
